Інсталяція для пісуара TECEprofil 9320013, корпус U2

Модуль TECEprofil 9320013 готує місце для підвісного пісуара та керування змивом TECEfilo. Рама містить корпус клапана U2, підвід води й регульований каналізаційний вузол. Кераміку, власне клапанний блок та сенсорну панель до неї підбирають окремо.

Монтажна висота становить 1120 мм. Вбудований трансформатор 230/12 В передбачає електричне підключення системи. Отже, під час ремонту потрібно узгодити одразу три комунікації: воду, каналізацію та живлення, залишаючи необхідний доступ до сервісних елементів.

Модуль встановлюють на етапі підготовки перегородки. До цього моменту варто визначити чашу та сенсорне керування, щоб правильно розмістити точки підключення. У громадському санвузлі перевіряють доступ для обслуговування без зняття сусідніх перегородок. У домашньому приміщенні сервісну панель також не перекривають шафою або полицею, яку неможливо зняти окремо від решти оздоблення стіни.

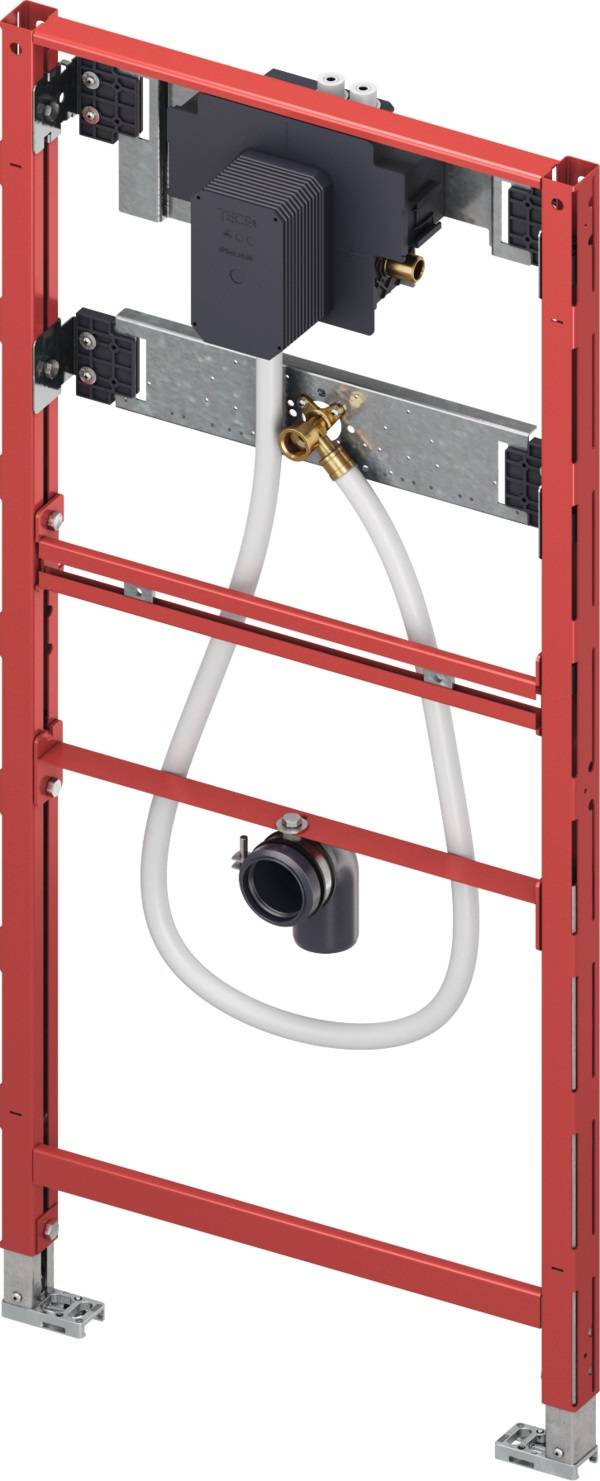

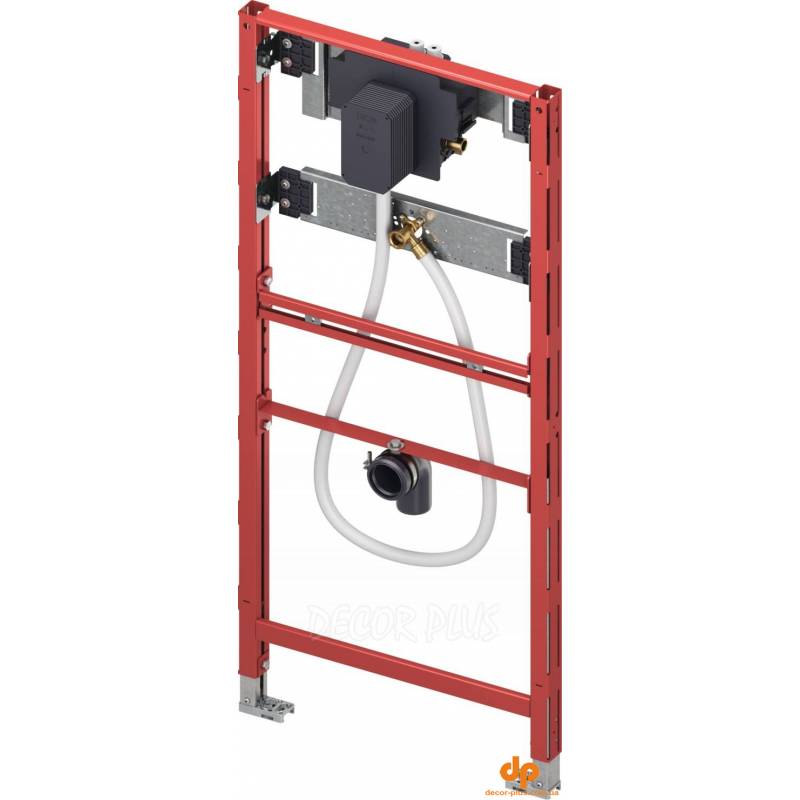

Монтажна основа U2

• Металева рама TECEprofil.
• Висота модуля: 1120 мм.
• Корпус клапана змиву U2.
• Водопровідне приєднання R 1/2 дюйма.
• Каналізаційне коліно DN 50.
• Регулювання кріплень і положення зливу.

Для порівняння конструкцій є TECEprofil 9320008 та Geberit Duofix для пісуара. Це окремі монтажні рішення зі своїми вимогами до керування. Серед кераміки можна розглянути Selnova S від Geberit, звіривши її підключення й відстані між кріпленнями.

Раму розміщують після вибору чаші. Регульовані вузли дають можливість виставити потрібні точки, проте не замінюють перевірки сумісності. Для напіввбудованих пісуарів ця версія не призначена. Тип кріплення до стіни та основи визначають відповідно до конструкції перегородки й монтажної схеми.

Чи працює сенсорний змив одразу після встановлення рами? Для нього потрібні окремий клапанний вузол TECEfilo та відповідна сенсорна панель. Корпус U2 самостійно ці функції не виконує.

Чи можна підвісити на модуль унітаз? Ні, він має призначення та приєднання для пісуара. Інсталяція унітаза є іншим видом монтажної конструкції.

Висоту користування рахують від чистової підлоги. Перед облицюванням перевіряють підключення та розташування патрубків, щоб готова кераміка стала без переробки стіни. Ділянку доступу до клапана не перекривають незнімним оздобленням або меблями, оскільки вона потрібна для подальшого обслуговування.
